Reparación pendrive USB Kingston

reparación usb
Este pendrive de marca de memoria Flash DT101 G2 modelo KINGSTON USB con una capacidad de 8 GB fno funciona.
Al  conectarlo al puerto USB de la PC y no fue reconocido por el sistema operativo Windows.


Al realizar una inspeccion visual de rigor se pudo determinar que los pines del conector estan despegados del PCB, o placa verde.




Los cuatro pasadores se separaron de la PCB. Por lo tanto, tenía que ser re-soldada, pero primero tuve que des-soldar la caja metálica del circuito para reconstruir las vías.

reparación usb


Gracias a Dios los dos conectores del centro (Data + y Data-) no había perdido la conexión con las vías. Uno de los extremos (+ 5v) fue de sólo soldada DE, pero la pista del circuito estaba intacto. El otro extremo (Gnd) fue roto, en otras palabras, la pista conectada a este punto fue roto (circuito abierto).

El conector metálico se volvió a soldar en el circuito. Así que los dos contactos del centro estaban intactos en esta reparación, no se hizo nada con ellos. El final de + 5V fue re-soldadura con su propia pista, y el extremo de Gnd estaba unido con el circuito por el rascado el otro lado bueno de la pista y uniendo ambas pistas por medio de estaño.

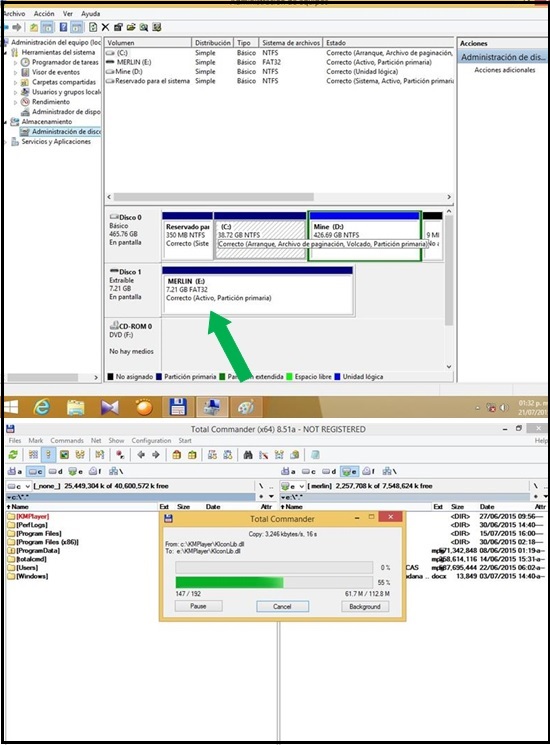

 En este momento el dispositivo se armó de nuevo y se conecta a la PC. Observe usted  los resultados.
repair6 usb
Este artículo fue preparado para usted por Humberto Rodríguez, uno de nuestros 'Autores' Maestro de Cuba.
http://www.jestineyong.com
